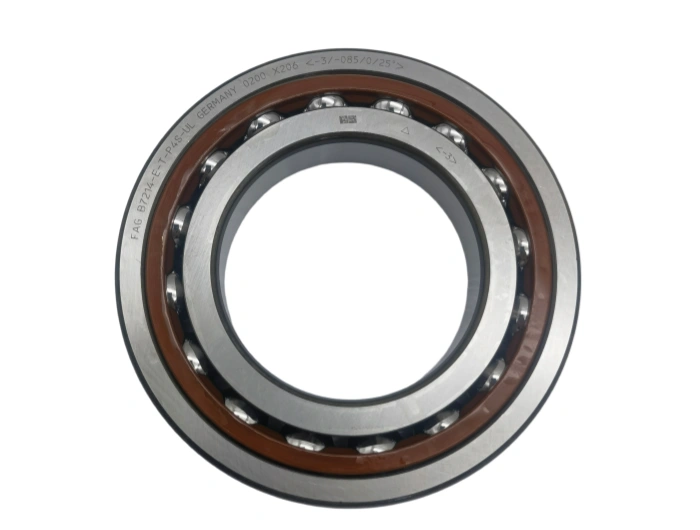

B7214-E-T-P4S-UL FAG High Precision Angular Contact Ball Bearing (en inglés)

1. Especificaciones dimensionales (norma ISO 281)

FAG B7214-E-T-P4S-UL cojinete de bolas de contacto angular de una sola fila: diámetro d=70 mm, diámetro exterior D=125 mm, ancho B=24 mm, radio de filete r= 1,1 mm. Ángulo de contacto 25° (serie E), grado de tolerancia de ultra-precisión P4S, mayor precisión geométrica que el estándar P4. Tolerancia de diámetro: 0/-0.008 mm, tolerancia de anillo exterior: 0/-0.010 mm. La designación UL significa diseño de empareuniversal, permitiendo un montaje parearbitr(DB, DF, DT) sin modificación del espaciador para la configuración de precarga del husillo.

2. Composición del Material & rendimiento mecánico

Anillo interior, anillo exterior y bolas de rodadura: acero de rod100cr6 desgasificado al vacío, enfria HRC 60-64, excelente resistencia a la fatiga de contacto y resistencia al desgaste bajo carga cíclica de alta velocidad. Jaula: jaula de latón macimecani(CuZn39Pb3), baja fricción, guía estable, resistente a la fuerza centrífuga de alta velocidad y deformación térmica. La pureza del acero Premium minimilas inclusiones internas, reduciendo en gran medida el riesgo de descamado prematuro para el funcionamiento del husillo de precisión.

3. Procesos principales de fabricación

1. La forja en caliente cerrada optimiel flujo de grano de metal y elimina la porosidad del material.

2. El tornecnc de precisión logra una geometría en blanco casi en forma de red.

3. El enfriamiento controlado y el templa baja temperatura garantizan una dureza estable y una distorsión térmica mínima.

4. Raceway ultra-precision grinding, surface roughness Ra ≤0.012 μm.

5. El superacabado osciloptimila textura de la superficie de contacto para reducir la fricción, la vibración y el ruido. Todos los procesos cumplen con las especificaciones de fabricación de rodde de precisión Schaeffler FAG e ISO 3290.

4. Vida útil

Capacidad de carga dinámica Cr=69.5 kN, capacidad de carga estática C0r=55.2 kN, calculado de acuerdo con la norma ISO 281:2019. Bajo condiciones de operación estándar: precarga moderada, temperatura de operación -20℃~120℃, suficiente lubriclimpia, vida nominal nominal L10 ≥32,000 horas de trabajo. Principales factores que limitan la vida útil: precarga excesiva, contaminación, degradación del lubric, desalineación del eje y funcionamiento de sobrevelocidad sostenido.

5. Campos de aplicación Industrial

El cojinete de contacto angular de precisión FAG B7214-E-T-P4S-UL está desarrollado para husillos de máquina herramienta de alta velocidad. Aplicaciones principales: centros de mecanicnc, husillos de rectificadoras, equipos de fresado de alta velocidad, ejes rotde robótica de precisión, maquinaria de procesamiento de semiconductores y equipos de pruebas de alta velocidad. El ángulo de contacto 25° equilientre rigidez radial y axial; UL universal matching ofrece esquemas flexibles de emparepara varios requisitos de precarga del husillo.

6. Normas de mantenimiento ordinario

Ciclo de lubric: lubriccon grasa cada 400 horas de servicio; El intervalo de mantenimiento de lubricde aceite y aire se extiende hasta 1200 horas. Lubricrecomendado: grasa sintética de husillo de alta velocidad, relación de llenado del 20%-30% de la cavidad interna. Limpieza semanal para eliminar los abrasivos finos; Inspeccionar las vibraciones de funcionamiento, el aumento de la temperatura y el ruido anormal. Temperatura superior a 25℃ por encima de la temperatura ambiente o chatter obvio indica fallo de precarga o daños en el rod.

7. Directrices de instalación

Pre-instalación: limpie a fondo el eje y los asientos de la carcasa, retire rebaby las impurezas. Adoptar el montaje en caliente con temperatura controlada; Evite el impacto directo en las pistas. error de coaxialidad del eje limitado por debajo de 0,008 mm; Par de apriete de la tuerca de bloqueo 140-170 N·m. Después del montaje, implementar una prueba de rodaje gradual de velocidad de 3 etapas. Utilice guantes sin pelusa durante la operación para evitar la contaminación de la superficie y la corrosión de las huellas dactilares.
