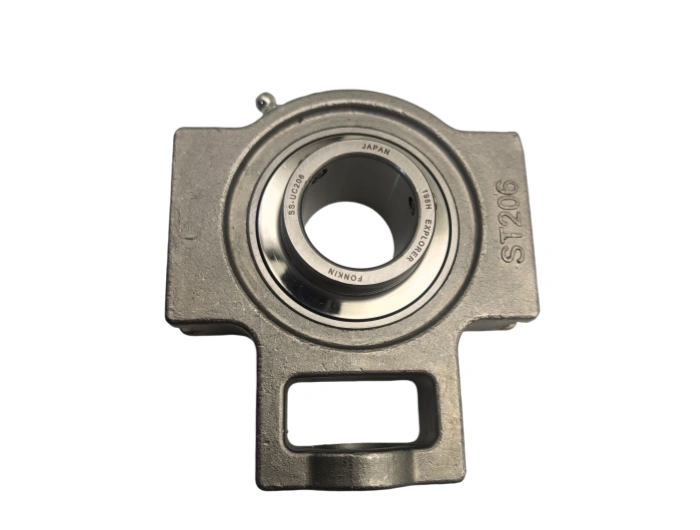

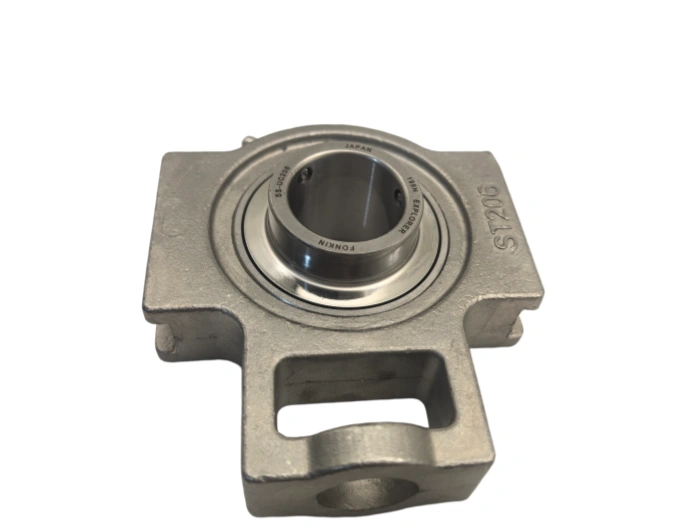

Ficha técnica: SS-UCT206 FONKIN acero inoxidable UCT cojín de bloque de almo

1. Especificaciones dimensionales (norma ISO 2281)

SS-UCT206 unidad de cojinete de inserción de FONKIN: diámetro d=30 mm, diámetro exterior de cojinete de inserción D=62 mm, ancho de cojinete B=38.1 mm, radio de filete r=1.0 mm. Clase de tolerancia P6 para el inserto rodante, tolerancia de taladro 0/-0.013 mm, tolerancia de anillo exterior 0/-0.016 mm. Longitud total de la carcasa de acero inoxidable fundido L=165 mm, distancia del centro del agujero de montaje 121 mm, espesor de base 18 mm. Equipado con un mecanismo de bloqueo con tornillo de ajuste para una fijación segura del eje.

2. Composición del Material & rendimiento mecánico

Inserte anillos interiores/exteriores & bolas de rodadura: acero inoxidable martensítico SUS440C, HRC 58-62 de alta dureza, excelente resistencia al desgaste y resistencia al óxido contra el agua, ácido débil y álcal. Reten: sellado SUS304 jaula de acero inoxidable, baja fricción, sin corrosión galvánica. Carcasa de bloque de almohada: SUS304 fundición de acero inoxidable, resistencia al impacto robusta, resistencia a la corrosión completa para entornos sanitarios. Los componentes de rodadura SUS440C eliminan los problemas de oxidsuperficial comunes a las unidades de rodestándar GCr15.

3. Procesos principales de fabricación

1. La forja en caliente de matriz cerrada elimina vacíos internos y optimila estructura de grano de metal.

2. El tornede precisión CNC logra una precisión de dimensiones en blanco consistente.

3. La extinción por vacío + templado a baja temperatura garantiza una dureza uniforme y una deformación térmica mínima.

4. Rectirectirecticon precisión de Raceway con una rugosuperficial de Ra − 0,02 − m.

5. El superacabado oscilreduce el ruido de marcha y el coeficiente de fricción. La carcasa se somete a un mecaniy desbarbde precisión para superficies de montaje planas, cumpliendo con las normas de fabricación de rodiso 3290.

4. Vida útil

Capacidad de carga dinámica básica Cr= 19,8 kN, capacidad de carga estática C0r= 11,5 kN, calculado según la norma ISO 281:2019. Bajo condiciones de funcionamiento estándar (carga radial ≥ 0.3Cr, -20 ≤ ~110℃ temperatura de trabajo, lubricadecuada), la vida nominal nominal L10 alcanza las 26.000 horas de trabajo. Principales factores que reducen la vida útil: cargas de choque pesadas, reposición insuficiente de grasa, contaminación de polvo/agua y desalineación del eje.

5. Campos de aplicación Industrial

FONKIN SS-UCT206 bloque de almohadde de acero inoxidable de fonkin ss-uct206 los objetivos de los equipos de carga radial de medio ligero exigen resistencia a la corrosión. Industrias principales: maquinaria de procesamiento de alimentos, líneas de producción de bebidas, equipos de procesamiento de mariscos, automatización farmacéutica, maquinaria agrícola de riego, equipos de transporte de productos químicos y dispositivos de transporte auxiliar marino. La construcción de acero inoxidable evita la contaminación por óxido, cumpliendo con las normas de producción de seguridad alimentaria.

6. Normas de mantenimiento ordinario

Ciclo de lubricación de grasas: 180 horas de servicio para ambientes polvorientos/húmedos, 400 horas para talleres de limpieza en seco. Lubricrecomendado: grasa de litio anticorrosión de grado alimentario, llende 30 a 40% de la cavidad interna del rod. Limpieza visual semanal con limpiador con alcohol neutro; Inspección mensual para picaduras raceway, arañazos de bolas, tornsuelconjunto y la corrosión de la vivienda. Vibraciones anormales, aumento de la temperatura más de 30℃ por encima del ambiente o atasrequieren un reemplazo inmediato.

7. Directrices de instalación

Preinstalación: limla la superficie de montaje del eje y la carcasa, retire las rebaby las capas de óxido. Instalación: apoyo deslizsobre el eje, alinela base de montaje horizontalmente, apriete dos tornillos con un par estándar 24-28 N·m. error de coaxialidad controlado por debajo de 0,02 mm para prevenir el desgaste prematuro. Prueba post-instalación: rotación Manual del eje para verificar el buen funcionamiento sin adherir. Use guantes sin pelusa durante el montaje para evitar que la huella dactilar se oxide en las superficies de acero inoxidable.
