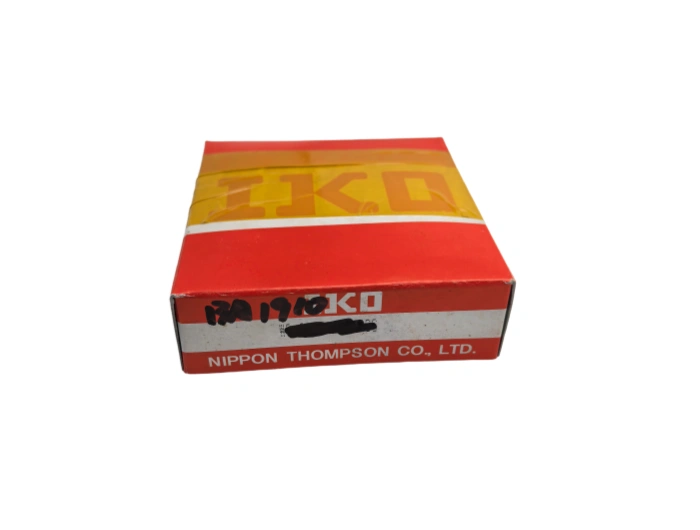

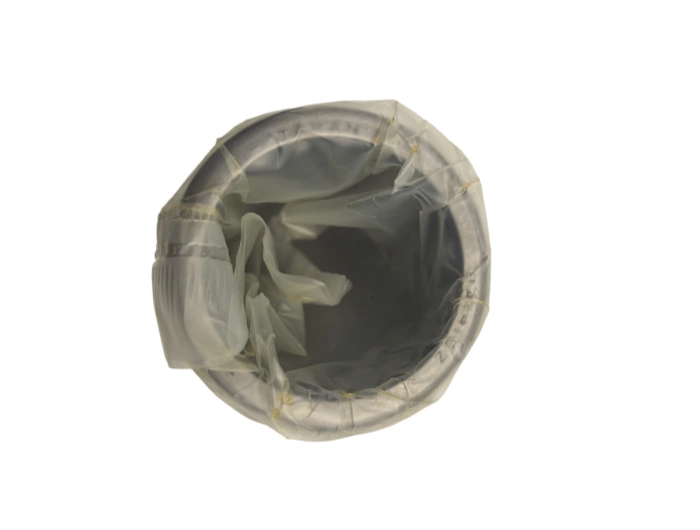

Rodiaguja y jaula BA1910ZOH IKO

IKO BA1910ZOH es un cojinete de aguja de precisión diseñado por IKO para aplicaciones industriales y automotrices de alta carga y espacio compacto. Con una sección transversal ultra-delgada, alta capacidad de carga radial y guía de rodillos optimi, este rodofrece un rendimiento fiable en conjuntos confin, por lo que es una opción preferida para sistemas de transmisión ligeros, hidráuy mecánicos pequeños.

1. Parámetros de medida precisos (estándar ISO 492 / pulgada)

• Diámetro de diámetro (d): 30.162 mm (1-3/16 ", tolerancia: +0/-0.025 mm)

• Diámetro exterior (D): 38.10 mm (1-1/2 ", tolerancia: +0.025/-0 mm)

• Ancho (B): 15.88 mm (5/8 ", tolerancia: +0/ -0,20 mm)

• Chamfer (rmin): 0,8 mm

• Peso: 0.0325 kg

• Clase de precisión: Normal (ABEC 1, conforme a JIS B 1521)

• Capacidad de carga dinámica básica (Cr): 15,2 kN

• Capacidad de carga estática básica (C0r): 22,5 kN

• Velocidad límite (aceite): 6.000 rpm; (grasa): 4.800 rpm

2. Especificación de Material de primera calidad

• Capa exterior (copa estirada): acero de cromo de alto carbono SAE 52100 (100Cr6), Carbury templ. Dureza: 58-62 HRC; Alta dureza superficial, resistencia al desgaste y estabilidad dimensional.

• Rodillos de aguja: SUJ2 (100Cr6) acero con alto contenido de carbono. Dureza: 61-65 HRC; Excelente resistencia a la fatiga durante la rodadura y resistencia al estrés por contacto.

• Jaula: acero laminado en frío (CCP). Formado de precisión para una guía de rodillos estable, baja fricción y capacidad de alta velocidad.

3. Proceso de fabricación avanzada

• Dibujo en frío: dibujo de carcasa de paredes delgadas de precisión para un espesor de pared uniforme y una sección transversal ultracompacta.

• Tratamiento térmico de carbura: enducontrolado de la carcasa para una carcasa exterior duradera con un núcleo duro.

• Torney amolado CNC; rectificado: mecanide precisión de caminos de rodadura (rugora - 0,15 ≤ m).

• Superacabado: pulido de rodillos de aguja (Ra − 0,05 ≤ m) para minimizar la fricción y mejorar la retención de lubricación.

• Montaje: montaje automatizado de rodillos guiados por jaula para una precisión constante y una estabilidad operativa.

4. Vida útil

• Vida útil estándar (L10): 12.000-16.000 horas bajo condiciones ISO 281:2007 (carga radial 60% de Cr, 1.500 rpm, lubriccon aceite limpio).

• Factores clave de vida: calidad de lubric, nivel de contaminación, temperatura de funcionamiento (-20°C a +100°C), dureza del eje (min. HRC 58), y acabado superficial (Ra − 0,2 ≤ m).

5. Target Applications & Industries (en inglés)

• Automotriz: transmisiones pequeñas, cajas de cambios, motores de motocicletas y componentes de dirección (diseño compacto, alta carga radial).

• Hidráulica y amp; neumática: bombas, compresores, pequeños actuadores (baja fricción, capacidad de alta velocidad).

• Equipamiento Industrial: maquinaria de oficina, máquinas textiles, herramientas eléctricas (ligero, ahorro de espacio).

• Agrícola & pequeños motores: equipos de césped, pequeños conjuntos de motores (resistencia a la carga de choque, durabilidad).

• Manejo de materiales: rodillos transportadores, pequeños engranajes (rentable, larga vida útil).

6. Mantenimiento y lubricación

• Lubric: ISO VG 46-68 aceite mineral o grasa de litio NLGI 2 (Mobilux EP 2).

• Intervalo de reposición: 1.200 a 1.500 horas de funcionamiento; 400 horas bajo fuerte contaminación.

• Cantidad de grasa: 2,5-3,0 g (40-45% de espacio libre interno).

• Inspección: cada 400 horas; Comprobar el ruido, las vibraciones, la temperatura (<70°C) y la contaminación; Limpiar con éter de petróleo si está sucio.

7. Directrices de instalación

• Preinstalación: perforación de la carcasa limpia hasta Ra − 1,6 ≤ m; Inspeccione si hay rebabo deformación.

• Montaje: carcasa exterior prensfit con prensa hidráulica (fuerza máxima: 15 kN); Evite el martilleo.

• Requisitos del eje: dureza HRC 58-62, acabado de la superficie Ra − 0,2 ≤ m; Desalineación radial ≥ 0,003 mm/100 mm.

• Después de la instalación: girar manualmente para confirmar el buen funcionamiento; Aumento de temperatura <25°C por encima del ambiente.
