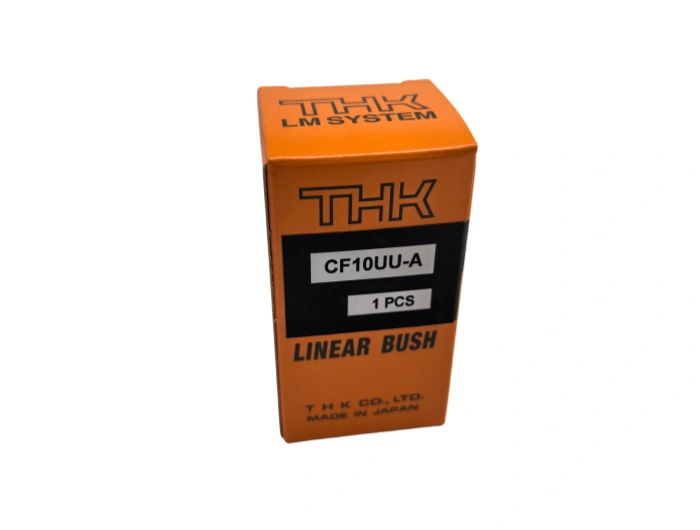

cam followers rodcf10uu-a THK

El THK CF10UU-A es un seguide tipo aguja de rodide de tipo perno que lleva con sellos de contacto UU de doble cara y diseño de perno de hex-socket. Diseñado con un anillo exterior de paredes gruesas y un conjunto de rodillos de aguja de precisión, ofrece una excepcional capacidad de carga radial, rigidez compacta y una resistencia a la contaminación fiable. Ideal para sistemas de guía lineal y mecanismos de leva, garantiza una rotación estable a alta velocidad y una larga vida útil en equipos de automatización de precisión.

1. Parámetros de dimensión (norma ISO 492 y THK)

• Diámetro del Stud (d): 10 mm (tolerancia: ± 0.010/+0 mm, ISO P0)

• Diámetro exterior (D): 22 mm (tolerancia: 0/+0.018 mm)

• Ancho del anillo exterior (C): 12 mm (tolerancia: ± 0,05 mm)

• Longitud total (B1): 36 mm

• Especificación de hilo (G): M10 − 1.25

• socket hex(H): 5 mm

• Chamfer (r min): 0,6 mm

• Peso: 0.045 kg

• Capacidad de carga dinámica (Cr): 5,39 kN

• Capacidad de carga estática (C0r): 6,86 kN

• Velocidad límite (grasa): 11.900 rpm

• (CN: 0,005-0,015 mm)

• Tipo de sello: sellos de contacto UU NBR de doble cara

• Clase de precisión: ISO P0 (precisión estándar)

2. Especificación del Material

• Anillo exterior & rodillos de aguja: SUJ2 (100Cr6/AISI 52100) acero de cromo de alto carbono. Dureza: 61-65 HRC; Resistencia superior a la fatiga de rodadura, resistencia al desgaste y estabilidad dimensional bajo cargas cíclic.

• Perno: acero al carbono medio S45C (AISI 1045). Dureza: 28-32 HRC; Excelente resistencia mecánica y maquinabilidad para un montaje seguro.

• Jaula: acero prensado (SPCC). Bolsillos formados con precisión para guiar el rodillo de aguja de forma estable, evitar la inclinación y garantizar una rotación suave.

• Sellos: NBR (goma de nitrilo). Diseño de contacto de doble cara, exclusión efectiva de polvo y humedad, temperatura de funcionamiento: -30°C a +100°C.

3. Proceso de fabricación principal

• Forjado en frío de precisión: flujo de grano controlado para mejorar la rigidez del anillo exterior y la resistencia al impacto.

• Mecanicnc: precisión Dimensional ≥ 0,003 mm para perfiles de pernos y anillos.

• Tratamiento térmico de vacío: estructura martensítica uniforme, distorsión mínima, distribución de dureza consistente.

• Sobreacabado: caminos de Roy superficies de rodillos (Ra − 0.04 ≤ m) para una fricción y desgaste mínimos.

• Montaje automatizado: 100% de inspección de la holdad radial, el par de rotación y la integridad del sello según las normas THK.

4. Vida útil

• Vida útil estándar (L10): 12,000-15,000 horas (ISO 281:2007; 60% de carga de Cr, 5,000 rpm, lubricinicial de grasa).

• Factores clave: condición de lubric, contaminación, temperatura de operación (-15°C a +80°C), alineación del montaje y magnitud de carga.

5. Aplicaciones e industrias

• Equipos de automatización: máquinas CNC, brazos robóticos, guías de movimiento lineal (diseño compacto, de alta rigidez).

• Maquinaria de embalaje: indexadores de leva, sistemas de transporte (alta velocidad, resistencia a la carga de choque).

• Maquinaria textil: guías de hilo, mecanismos de bobinado (baja fricción, rotación estable).

• Maquinaria de impresión: sistemas de alimentación de papel, prensas rotativas (resistencia a la contaminación, seguimiento de precisión).

• Dispositivos médicos: actuadores de precisión, equipo de diagnóstico (buen funcionamiento, larga vida).

6. Mantenimiento y lubricación

• Lubric: grasa de complejo de litio THK AFG (NLGI 2) o aceite ISO VG 68-100 EP.

• Reposición: CF10UU-A no tiene agujero de reengrase; Libre de mantenimiento para condiciones estándar.

• Lubricexterna: aplique una fina capa de grasa sobre la superficie de contacto del anillo exterior cada 2.000 horas.

• Inspección: cada 1.000 horas; Verifique si hay ruido, vibración y daños anormales en los sellos.

7. Directrices de instalación

• Preinstalación: superficie de montaje limpia (Ra − 1,6 ≤ m); Inspeccione si hay rebaby corrosión.

• Montaje: utilice la llave hexagonal de 5 mm; Apretar el perno hasta alcanzar un par de apriete de 12-15 Nm; Asegúrese de no inclinarse.

• Alineación: desalineación Angular − 0.5 ≤; Evitar la carga excéntrica.

• Después de la instalación: girar manualmente para comprobar la suavi; no hay resistencia o ruido anormal.

• Seguridad: usar guantes protectores; Evite el impacto sobre el anillo exterior y las juntas.
