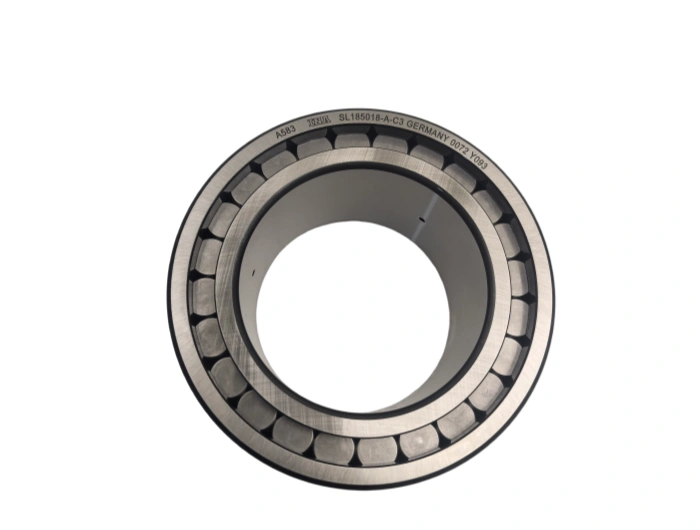

Rodde rodillos cilíndricos SL185018-AC3 INA

INA SL185018-AC3 es un cojinete de rodillos cilíndricos de doble fila y complemento completo diseñado por Schaeffler Group. Con un diseño sin caja, holde interno AC3 y estructura de semi-localización, ofrece una excepcional capacidad de carga radial, alta rigidez y una tolerancia de desplazamiento axial fiable. Diseñada para entornos industriales de trabajo pesado, maximila densidad de los rodillos para una distribución de carga superior y una vida útil prolongada bajo cargas extremas.

1. Parámetros de dimensión (norma ISO 492 y DIN 620)

• Diámetro (d): 90 mm (tolerancia: ± 0.012/+0 mm, ISO P0/ABEC 1)

• Diámetro exterior (D): 140 mm (tolerancia: 0/+0.022 mm)

• Ancho (B): 67 mm (tolerancia: ≥ 0.05 mm)

• Chamfer (r min): 2,1 mm

• Peso: 3.62 kg

• Capacidad de carga dinámica (Cr): 355 kN

• Capacidad de carga estática (C0r): 560 kN

• Velocidad límite (grasa): 2.200 rpm; (aceite): 2.800 rpm

• Aclarradial (AC3/C3): 0,015-0,028 mm

• Estructura: doblefila, complemento completo (sin jaula), semi-localización

• Clase de precisión: ISO P0 (precisión estándar)

2. Especificación del Material

• Rodillos: 100Cr6 (GCr15/SUJ2/AISI 52100) acero con cromo de alto carbono. Dureza: 60-64 HRC; Excelente resistencia a la fatiga de la rodadura, resistencia al desgaste y estabilidad dimensional bajo cargas radiextremas.

• Jaula: diseño sin jaula (complemento completo). Maximiel número de rodillos para una capacidad de carga sin precedentes; Contacto optimientre rodillos y Raceway para una alta rigidez.

• Superficie: tratamiento anticorrosión de óxido negro; Aumenta la protección contra la corrosión en condiciones industriales duras.

3. Proceso de fabricación principal

• Forjado en caliente de precisión: flujo de grano controlado para una óptima integridad de carga y resistencia al impacto.

• Tornecnc: precisión Dimensional ≥ 0,005 mm, asegurando una conformityINA geométrica estricta.

• Tratamiento térmico de vacío: estructura martensítica uniforme, distorsión mínima y distribución de dureza consistente.

• Rectirectificado de perfiles: log-convexx raceway & perfilde rodillos (Ra − 0,16 ≤ m) para reducir la concentración de esfuerzos.

• Superacabado: proceso de Honing (Ra − 0,05 ≤ m) para superficies de contacto ultra lisas, minimizando la fricción y el desgaste.

• Montaje automatizado: 100% dimensional, holde e inspección de ruido conforme a la norma de calidad INA sina.

4. Vida útil

• Vida útil estándar (L10): 7,000-9,000 horas (ISO 281:2007; 65% Cr carga radial, 1,200 rpm, limpia NLGI 2 EP grasa)INA.

• Factores de influencia clave: contaminación por lubric, temperatura de operación (-30°C a +120°C), alineación del montaje, dureza del eje (-58 HRC), y límites de desplazamiento axial.

5. Aplicaciones e industrias

• Equipos de minería: trituradoras, pantallas vibratorias, poleas transportadoras (extrema capacidad de carga radial).

• Siderurgia: máquinas de colada continua, reductores para laminadores (resistencia a los golpes).

• Maquinaria de construcción: excavadoras, mecanismos de elevación de grúa (alta rigidez).

• Engranajes industriales: reductores de velocidad para trabajos pesados, accionamientos de transporte (tolerancia axial de semi-localización).

• La energía eólica: las cajas de cambios de la turbina eólica, los accionamientos de orientación (rendimiento fiable de la carga pesada).

6. Mantenimiento y lubricación

• Lubric: grasa del complejo de litio INA LG3 (NLGI 2) o aceite mineral ISO VG 150-220 EP.

• Intervalo de reposición: de 1.000 a 1.200 horas; 500 horas en polvo pesado/humureina.

• Cantidad de grasa: 45-50 g (30-35% del espacio libre interno)INA.

• Inspección: cada 600 horas; Compruebe la temperatura de funcionamiento (<90°C), el ruido, la vibración y la filtración de lubric.

7. Directrices de instalación

• Preinstalación: limpia el eje/carcasa a Ra − 1,6 ≤ m; Inspeccione si hay rebaba, corrosión y precisión dimensional.

• Montaje: prensa hidráulica (máx. 180 kN) o calentamiento por inducción (80-90 °C); Evite el impacto directo en las pistas.

• Alineación: desalineación Angular − 2 '(0.033 ≤); Caudal radial ≥ 0,006 mm.

• Fijación: par de la tuerca de bloqueo: 180-200 Nm (grado 8.8 tornillos); Secuencia de apriete uniforme.

• Post-instalación: comprobación de rotación Manual; Aumento de la temperatura <35°C por encima del ambiente; Prueba de vibración.
