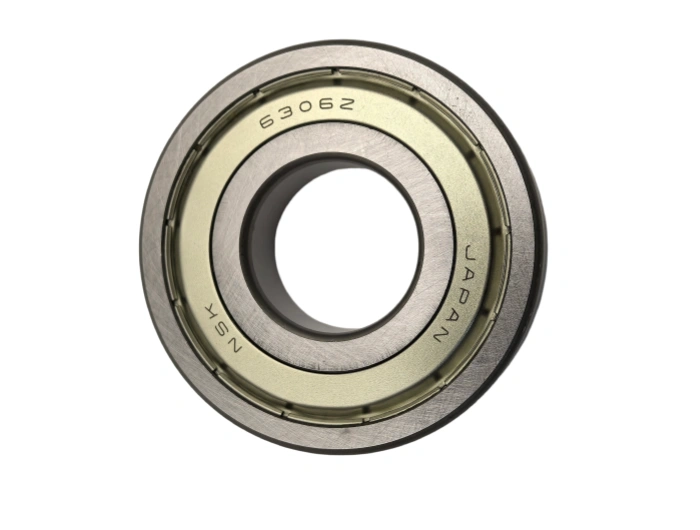

Cojinetes de bolas de ranura profunda 6306ZZCM NSK

NSK 6306ZZCM es un cojinete de bolas ranura profunda de una sola fila premium con escudos metálicos dobles (ZZ) y juego interno optimipara motor (CM). Diseñado para una versátil capacidad de carga radial/axial, bajo ruido y operación libre de mantenimiento, ofrece una estabilidad excepcional para motores eléctricos, ventiladores, bombas y maquinaria industrial en general, estableciendo un estándar global para un rendimiento rotatorio fiable y de alta velocidad.

Experiencia en la industria
Alcance mundial
Los servicios del OEM/ODM

Introducción de producto
Parámetros detallados
Mensaje mensaje

NSK 6306ZZCM es un cojinete de bolas ranura profunda de una sola fila premium con escudos metálicos dobles (ZZ) y juego interno optimipara motor (CM). Diseñado para una versátil capacidad de carga radial/axial, bajo ruido y operación libre de mantenimiento, ofrece una estabilidad excepcional para motores eléctricos, ventiladores, bombas y maquinaria industrial en general, estableciendo un estándar global para un rendimiento rotatorio fiable y de alta velocidad.
1. Parámetros de dimensión (norma ISO 492)
- Diámetro (d): 30 mm (tolerancia: ± 0.008/+0 mm, P0/ABEC 1)
- Diámetro exterior (D): 72 mm (tolerancia: 0/+0.014 mm)
- Ancho (B): 19 mm (tolerancia: ≥ 0.05 mm)
- Chamfer (rmin): 1.1 mm
- Peso: 0.345 kg
- Capacidad de carga dinámica (Cr): 26,7 kN
- Capacidad de carga estática (C0r): 15,0 kN
- Velocidad límite (grasa): 9.500 rpm
- Despacho interno: CM (NC para vehículos especiales, ISO 5753)
- Tipo de escudo: doble blincontra contra polvo de acero (ZZ) sin contacto
2. Especificación del Material
- Anillos interiores y exteriores: SUJ2 (100Cr6/AISI 52100) con acero. Dureza: 60-64 HRC; Alta resistencia a la fatiga por rodadura, resistencia al desgaste y estabilidad dimensional.
- Bolas rodantes: SUJ2 de acero de alta precisión. Dureza: 61-65 HRC; Distribución uniforme de la carga y mínima fricción.
- Jaula: acero prensado (SPCC). Guía de bolas robusta, baja vibración y rendimiento estable a alta velocidad.
- Escudos: acero laminado en frío (SPCC), galvanianticorrosivo.
3. Proceso de fabricación principal
- Forjado de matriz cerrada en caliente: estructura de grano refinpara una mayor integridad mecánica.
- Tornecnc: precisión Dimensional − − 0,003 mm para tolerancias geométricas estrechas.
- Tratamiento térmico al vacío: templado/templado uniforme, distorsión mínima, dureza constante.
- Rectificado de precisión: rugosuperficial de la pista de rodadura Ra − 0,16 − m.
- Superacabado: honing Raceway (Ra − 0.05 ≤ m) para reducir la fricción y mejorar la retención de lubric.
- Equilibrado dinámico: estricto control de ruido/vibración para la calidad del motor.
4. Vida útil
- Vida útil estándar (L10): 12,000-15,000 horas (ISO 281:2007; carga radial 60% Cr, 1,800 rpm, grasa NLGI 2 limpia).
- Factores clave: calidad de lubric, contaminación, temperatura de operación (-20°C a +120°C), dureza del eje (-58 HRC) y precisión de alineación.
5. Aplicaciones e industrias
- Motores eléctricos: motores de ventilador, motores de bomba (bajo nivel de ruido, distancia libre de CM).
- Sistemas HVAC: sopladores, condensadores (protección contra el polvo, alta velocidad).
- Automoción: alternadores, arrancadores, bombas de agua (capacidad de carga versátil).
- Bombas industriales: bombas centrífugas/de engran(funcionamiento continuo, fiabilidad).
- Electrodomésticos: lavadora, herramientas eléctricas (silenciosas, sin mantenimiento).
- Maquinaria General: transportadores, engranajes (rentable, rendimiento universal).
6. Mantenimiento y lubricación
- Lubric: NSK NS7 complejo de litio grasa (NLGI 2) o aceite mineral ISO VG 46-68.
- Intervalo de reposición: 1.800-2.200 horas; 600 horas en ambientes polvorientos.
- Cantidad de grasa: 5-6 g (35-40% del espacio libre interior).
- Inspección: cada 600 horas; Compruebe el ruido, la vibración, la temperatura (<75°C), y la integridad del escudo.
7. Directrices de instalación
- Preinstalación: limpia el eje/carcasa a Ra − 1,6 ≤ m; Inspeccione si hay rebabas/corrosión.
- Montaje: prensa hidráulica (máx. 30 kN) o calentamiento por inducción (70-80 °C); Evitar el impacto directo.
- Alineación: desalineación Radial ≥ 0,002 mm/100 mm; Caudal axial ≥ 0,003 mm.
- Fijación: bloqueo del par de la tuerca: 35-45 Nm (grado 8.8 tornillos).
- Post-instalación: comprobación de rotación Manual; Aumento de la temperatura <30°C por encima del ambiente; Prueba de vibración.

marca	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI
Rodno.	6306ZZCM NSK
tipo	Ranura profunda rodde bolas
Interior (d)mm	30
Exterior (D)mm	72
Ancho (B)mm	19
Peso /KG	0.35
Código EAN	0029176 016769
