Hk3520 Ina

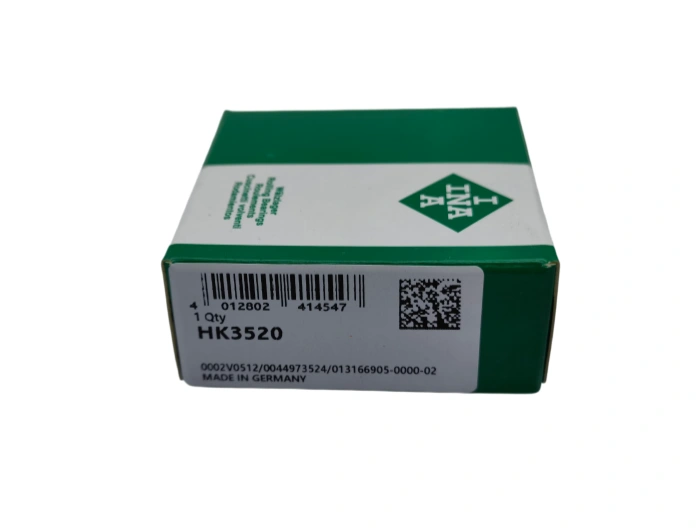

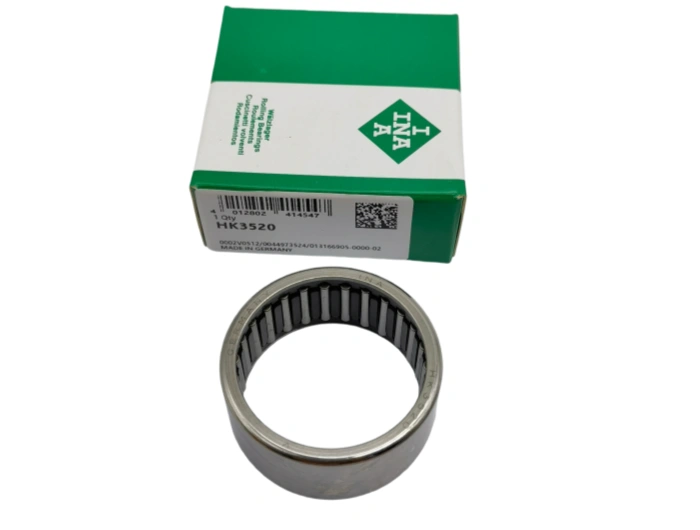

Rodiaguja y jaula HK3520 INA

El INA HK3520 es un cojinete de rodillos de aguja de tipo abierto de alta precisión diseñado para soportar carga radial compacta en espacios de instalación limitados. Reconocido por su estructura de pared delgada, alta capacidad de carga y rendimiento fiable, este Rodes una opción superior para la automoción, maquinaria industrial y aplicaciones de transmisión de potencia.

Experiencia en la industria
Alcance mundial
Los servicios del OEM/ODM

Introducción de producto
Parámetros detallados
Mensaje mensaje

El INA HK3520 es un cojinete de rodillos de aguja de tipo abierto de alta precisión diseñado para soportar carga radial compacta en espacios de instalación limitados. Reconocido por su estructura de pared delgada, alta capacidad de carga y rendimiento fiable, este Rodes una opción superior para la automoción, maquinaria industrial y aplicaciones de transmisión de potencia.
1. Parámetros dimensionales (norma ISO)
- Diámetro de diámetro (Fw): 35 mm (tolerancia: 0 / -0.025 mm)
- Diámetro exterior (D): 42 mm (tolerancia: 0 / -0.030 mm)
- Ancho (C): 20 mm (tolerancia: 0 / -0.30 mm)
- Chamfer (r min): 1 mm
- Grado de tolerancia: ISO Normal (PN)
- Peso: 0.044 kg
- Capacidad de carga Radial dinámica (C): 23,8 kN
- Capacidad de carga Radial estática (C0): 46 kN
- Velocidad máxima (grasa): 4.500 RPM; (aceite): 7.500 RPM
2. Material Composition & Performance (en inglés)
- Anillo exterior: acero de aleación 100Cr6 (HRC 60-64) - alta dureza, resistencia al desgaste y estabilidad dimensional.
- Rodillos de aguja: acero de aleación 100Cr7 (HRC 61-65) - resistencia a la fatiga de contacto superior y resistencia al impacto.
- Jaula: chapa de acero - peso ligero, alta rigidez y guía precisa de los rodillos.
- Rango de temperatura: -30°C a +140°C.
3. Proceso de fabricación principal
1. Fabricación en la cual: Forja de troquel cerrada para rodillos blanks para asegurar la uniformidad estructural.
2. — torney tratamiento térmico: tornecnc para una precisión dimensional; Temple por vacío + templado para una dureza constante y una reducción de la tensión residual.
3. (Ra - 0,4 ≤ m); Superacabado de rodillos (Ra − 0,1 ≤ m) para baja fricción y funcionamiento silencioso.
4. Montaje y montaje; inspección: montaje en sala limpia; Pruebas 100% dimensionales y de carga para cumplir con los estándares de calidad del INA.
4. Vida útil & factores de influencia
- Vida de clasificación L10: calculado por ISO 281: L10h = (C/P) − 3 × 16,667/n horas. Bajo condiciones estándar (P − 0,5c, 3000 RPM, lubriccon grasa), la vida útil del L10 alcanza más de 20.000 horas.
- Factores clave: magnitud de carga, velocidad, calidad de lubric, contaminación y alineación de la instalación.
5. Escenarios de aplicación & industrias
El INA HK3520 sobresale en aplicaciones con limitaciones de espacio y alta carga radial:
- Automoción: transmisiones, engranajes diferenciales, conjuntos de embrague.
- Maquinaria Industrial: bombas, compresores, sistemas transportadores.
- Herramientas eléctricas: motores eléctricos, taladros, amoladoras de ángulo.
- Agrícola & equipos de construcción: cajas de engran, componentes hidráulicos.
- Por qué se adapta: sección transversal compacta (7 mm de grosor de pared), alta relación carga/tamaño y rendimiento fiable en entornos difíciles.
6. Requisitos de mantenimiento
- Lubricación: Use la grasa de litio NLGI 2 (por ejemplo, la grasa INA L271). Llenar 30-40% del volumen de cavidad; Volver a engrascada 500 horas (servicio normal). Para la lubricación de aceite, utilice aceite ISO VG 32-68.
- Limpieza: mantenga las superficies de la carcasa/eje libres de escombros; Evitar la contaminación durante el montaje.
- Inspección: verificar si hay ruido, vibración o aumento de temperatura (>70°C) periódicamente. Reemplazar si se detecta desgaste o daños.
7. Directrices de instalación
- Preinstalación: verificar las tolerancias de eje/carcasa (eje: h6, car: H7). Limpiar y desmontar las superficies de montaje; use sujetadores ISO 8.8.
- Instalación: ajuste de prensa con una herramienta de manga (evitar el martilleo); Anillo exterior de calor a 80-100 °C para ajustes de interferencia. Asegurar coaxialidad ≥ 0,05 mm.
- Prueba de Torque & apriete los sujetadores a 15-20 Nm. Ejecutar una prueba de 30 minutos; Temperatura del monitor (<70°C) y vibración (< 2,8 mm/s).
- Seguridad: usar guantes; Utilizar herramientas limpias; Evite el impacto directo sobre la jaula o los rodillos.
8. Descripción SEO optimi(único y amp; rica en palabras clave)

marca	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI/TORRNGTON
Rodno.	HK3520 INA
tipo	Rodillo de aguja y montaje de jaula
Interior (d)mm	35
Exterior (D)mm	42
Ancho (B)mm	20
Peso /KG	0.044
Código EAN	4012802 414547
