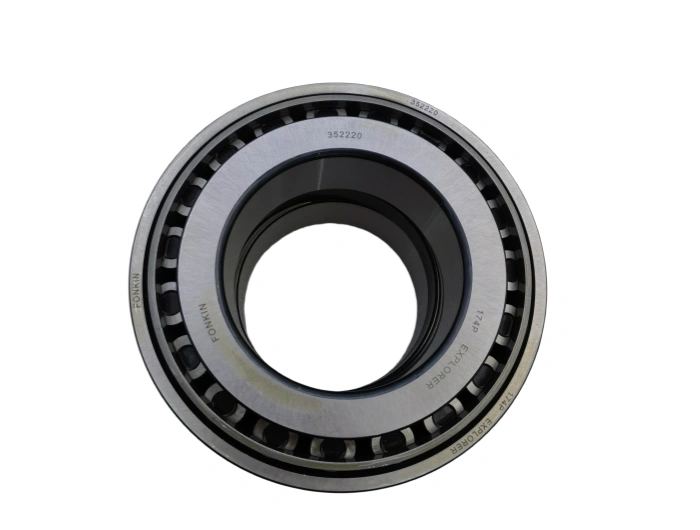

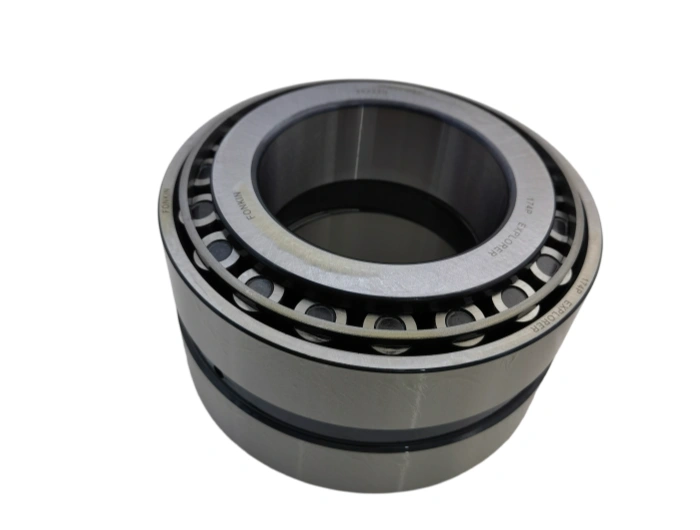

Rodamientos de rodillos cónicos doble fila 35220 FONKIN

El FONKIN 35220 es un rodde rodillos cónicos de doble fila de alto rendimiento, específicamente diseñado para soportar cargas radiy axicombinadas pesadas.

1. Parámetros de dimensiones detalladas: conforme a las normas internacionales y nacionales de rodamientos, el rodtiene un diámetro interior (d) de 100mm, diámetro exterior (D) de 180mm, y ancho (T) de 107mm. El tamaño mínimo del chafón (rₘᵢₙ) es de 2,5 mm, el peso individual es de 10,7 kg. Su grado de tolerancia es P0 (ISO 492), con tolerancia de diámetro interior/exterior de IT6 y tolerancia de ancho de IT7. La capacidad de carga dinámica básica es 345kN, la capacidad de carga estática básica es 480kN, la velocidad de referencia (lubriccon grasa) es 2200r/min, y la velocidad límite (lubriccon aceite) es 3000r/min, adecuado para trabajos pesados, escenarios de trabajo de velocidad media.

2. Descripción específica del Material: el anillo interior, el anillo exterior y los rodillos afilestán hechos de acero al cromo de alto contenido de carbono (AISI 52100/GCr15), refinado por la tecnología de desgasificación al vacío para reducir las inclusiones no metálicas. Después de un tratamiento térmico de precisión, alcanza una dureza de 61-65 HRC, con una excelente resistencia al desgaste, alta resistencia a la fatiga y una precisión dimensional estable bajo cargas cíclica a largo plazo. El retén está hecho de acero prensado (SPCC), con buena resistencia al impacto y resistencia al desgaste, lo que garantiza una guía de rodillos estable y la reducción de la fricción durante el funcionamiento de alta carga.

3. Procesamiento de procesamiento centralLos procesos clave de fabricación siguen los estrictos estándares de calidad de FONKIN: forjado de matriz cerrada (asegura una estructura interna densa y fibras metálicas continuas), tornecnc (alcanza Ra − 0.3 ≤ m de rugosuperficial), tratamiento térmico de atmósfera controlada (atmósfera de nitrógeno-hidrógeno para evitar la oxidy descarburización), esmerilde precisión y superacabado (reduce la rugodel camino de rodadura a Ra − 0.04μm). Las pistas cónicas de doble fila están mecanicon precisión para asegurar un contacto óptimo entre rodillos y pistas, mejorando la eficiencia de carga y la estabilidad operativa.

4. Vida útilBajo condiciones de trabajo estándar (1800r/min, carga radial 120kN, lubriccorrecta y ambiente limpio), la vida nominal L₁₀ basic (90% de confiabilidad) es de 24.000 horas de operación, calculadas de acuerdo con la norma ISO 281:2007. Los factores de influencia clave incluyen la calidad de la lubric, el nivel de contaminación, la precisión de la instalación y la magnitud de la carga; Una lubricinsuficiente o un desgaste excesivo pueden reducir la vida útil en un 30-45%.

5. Escenarios de aplicación e industriasAmpliamente utilizado en los sectores de la industria pesada, incluyendo maquinaria de ingeniería, minería, metalurgia, trenes de laminy equipos ferroviarios. Las aplicaciones típicas incluyen cajas de cambios de alta resistencia, equipos de lamin, trituradoras, sistemas de transporte y ejes de vehículos ferroviarios. Es adecuado para estos escenarios debido a su estructura de doble fila (alta capacidad de carga), diseño cónico (adaptabilidad a cargas combinadas) y material robusto, que se adapta a condiciones de trabajo pesadas, de alto impacto y polvoriento.

6. Requisitos básicos de mantenimiento: el ciclo de mantenimiento es de 2000 horas de servicio. Lubricación: utilice grasa a base de litio (NLGI 2) o aceite de engrana presión extrema (ISO VG 68), llenando entre el 15 y el 25% del espacio libre del rod; Relubricada cada 1500-2000 horas. Limpieza: limpiar con queroseno limpio; Evite los limpiadores corrosivos. Inspección Regular: verificar si hay ruido anormal, aumento de la temperatura y fugas de grasa; Reponga el lubricsi está deteriore e inspeccione el desgaste de los rodillos o caminos de rodadura si la vibración aumenta.

7. Las precauciones de la instalación: preinstalación: mantener el área limpia, eliminar rebabdel eje/carcasa, comprobar la rugode la superficie (Ra − 0,8 ≤ m) y la precisión dimensional. Instalación: aplicar una fina película de aceite, presionar uniformemente en el anillo interior (sin golpe), asegurar la tolerancia de coaxi− 0.02mm y el ángulo de inclinación − 1.5' Para evitar mal contacto. Par de apriete de fijación: 140-170 ·m para los pernos del asiento. Después de la instalación: girar manualmente para comprobar el atas; Temperatura - 72 ≤ después de 30 minutos. Seguridad: utilice guantes/gafas de protección, utilice herramientas de elevación especializadas.
