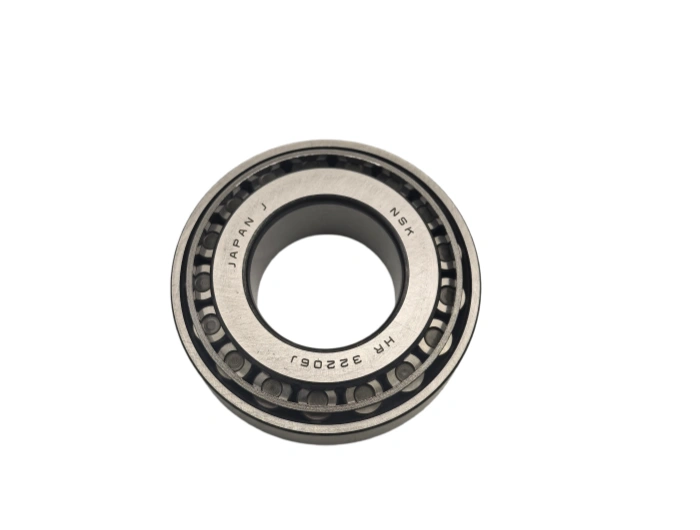

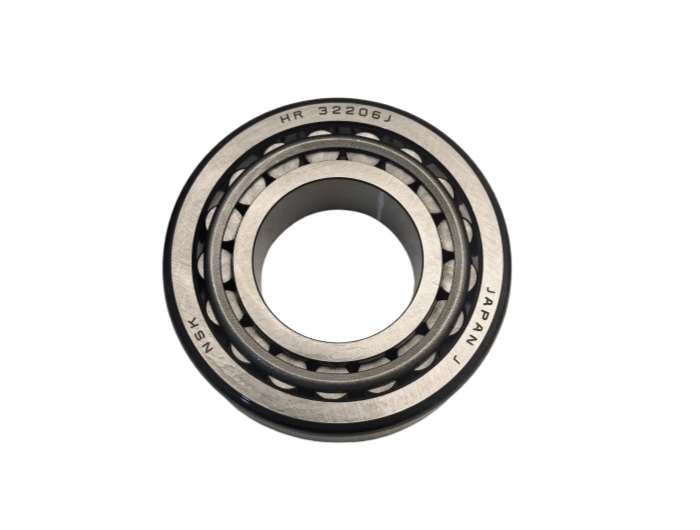

Rodamientos de rodillos cónicos HR32206J NSK

NSK HR32206J es un rodamiento de rodillos cónicos de una sola fila de alto rendimiento de NSK' Serie premium HR s, diseñada para una excepcional capacidad de carga axial radial y unidireccional. Con precisión estándar ISO, geometría de rodillos optimiy diseño estructural robusto, ofrece una durabilidad, rigidez y confiabilidad superiores para aplicaciones de maquinaria pesada automotriz, agrícola e industrial que requieren un funcionamiento estable bajo cargas extremas.

1. Parámetros de dimensión (ISO 492 & JIS B 1521 estándar)NSK

• Diámetro (d): 30 mm (tolerancia: ± 0.008/+0 mm, P0/ABEC 1)

• Diámetro exterior (D): 62 mm (tolerancia: 0/+0.014 mm)

• Ancho Total (T): 21.25 mm; Ancho de cono (B): 20 mm; Ancho de taza (C): 17 mm

• Chamfer (rmin): 1.0 mmNSK

• Peso: 0.297 kg

• Capacidad de carga dinámica (Cr): 52 kN; Capacidad de carga estática (C0r): 60 kN

• Velocidad límite (grasa): 6.000 rpm; (aceite): 8.500 rpm

• Ángulo de contacto: − 17 ≤; Clase de precisión: ISO P0 (precisión estándar)

2. Especificación del Material

• Rodillos: SUJ2 (GCr15/100Cr6/AISI 52100) acero con cromo de alto carbono. Dureza: 60-64 HRC; Excepcional resistencia a la fatiga de la rodadura, resistencia al desgaste y estabilidad dimensional bajo cargas pesadas.

• Jaula: acero prensado (SPCC). Diseño de bolsillo optimipara un preciso guiado de rodillos, baja fricción y estabilidad a alta velocidad.

• Superficie: tratamiento anticorrosión de óxido negro para una mayor protección contra la corrosión en entornos duros.

3. Proceso de fabricación principal

• Forjado de precisión en caliente: flujo de grano refinado para una máxima integridad estructural y resistencia a la carga.

• Tornecnc: precisión Dimensional ≥ 0,003 mm, lo que garantiza la conformidad geométrica estrecha.

• Tratamiento térmico de vacío: estructura martensítica uniforme, distorsión mínima, distribución de dureza consistente.

• Rectirectificado de perfiles: Log-convex roller & perfilde raceway (Ra − 0,16 ≤ m) para reducir la concentración de esfuerzo.

• Superacabado: proceso de Honing (Ra − 0,05 ≤ m) para superficies de contacto ultra lisas, minimizando la fricción y el desgaste.

• Montaje automatizado: 100% dimensional & inspección de paso, asegurando los estándares de calidad de NSK.

4. Vida útil

• Vida útil estándar (L10): 8.000-10.000 horas (ISO 281:2007; 70% de carga radial Cr, 1.500 rpm, grasa NLGI 2 limpia).

• Factores de influencia clave: contaminación por lubric, temperatura de operación (-30°C a +140°C), alineación de montaje, dureza del eje (-58 HRC), y ajuste de precarga.

5. Aplicaciones e industrias

• Automoción: cubde ruedas de vehículos, engrandiferenciales, ejes de transmisión (alta capacidad de carga, soporte axial unidireccional).

• Maquinaria agrícola: ejes tractores, engranajes cosechadoras, maquinaria agrícola (fuerte resistencia a la carga de choque).

• Maquinaria de construcción: pequeños componentes de excavadoras, piezas de hormigon(durabilidad en condiciones duras).

• Cajas de cambios industriales: reducde velocidad, accionamientos de transporte (manejo de carga combinado, alta rigidez).

• Ferrocarril & marina: componentes de tren ligero, maquinaria auxiliar de la nave (resistencia a la corrosión, larga vida útil).

6. Mantenimiento y lubricación

• Lubric: NSK LG2 complejo de litio grasa (NLGI 2) o ISO VG 68-100 aceite de EnGrande de presión extrema.

• Intervalo de reposición: 1.200 a 1.500 horas; 500 horas en condiciones de polvo pesado/humedad.

• Cantidad de grasa: 4,5-5,0 g (30-35% de espacio libre interno).

• Inspección: cada 500 horas; Compruebe la temperatura de funcionamiento (<85°C), ruido, vibración y fugas de lubric.

7. Directrices de instalación

• Preinstalación: limpia el eje/carcasa a Ra − 1,6 ≤ m; Inspeccione si hay rebaba, corrosión y precisión dimensional.

• Montaje: prensa hidráulica (máx. 50 kN) o calentamiento por inducción (80-90 °C); Se permite el montaje de cono/copa por separado.

• Alineación: desalineación Angular − 2 '(0.033 ≤); Caudal axial ≥ 0,005 mm.

• Fijación: par de la tuerca de bloqueo: 45-55 Nm (grado 8.8 tornillos); Ajuste de precarga según el estándar de NSK.

• Post-instalación: comprobación de rotación Manual; Aumento de la temperatura <35°C por encima del ambiente; Prueba de vibración para ruido anormal.
