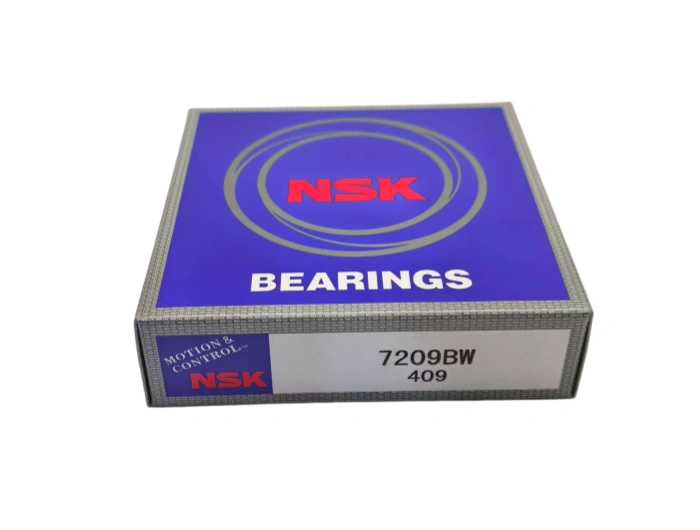

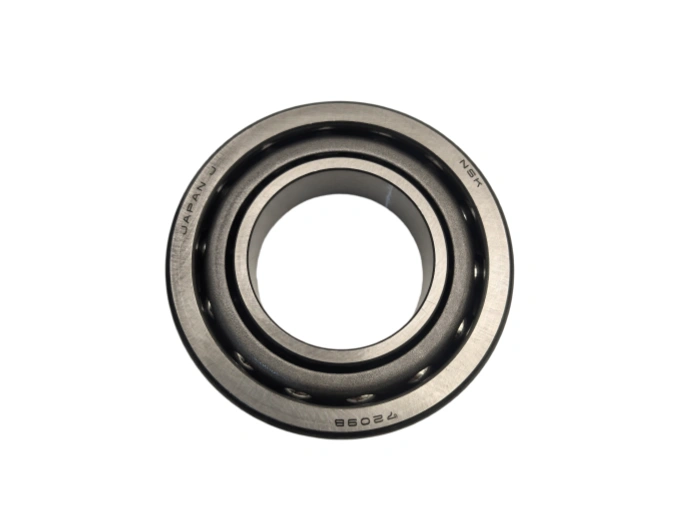

Bola de contacto Angular con una sola fila 7209BW NSK

NSK 7209BW es un rodde bolas de contacto angular de una sola fila de alto rendimiento diseñado para condiciones de carga radial y axial combinadas. Diseñado con un ángulo de contacto de 40° y una fabricación de precisión, ofrece una alta rigidez, baja fricción y un funcionamiento estable a alta velocidad, ideal para maquinaria de precisión, transmisiones automotrices y sistemas de engranajes industriales que exigen un rendimiento de carga combinada fiable.

Experiencia en la industria
Alcance mundial
Los servicios del OEM/ODM

Introducción de producto
Parámetros detallados
Mensaje mensaje

NSK 7209BW es un rodde bolas de contacto angular de una sola fila de alto rendimiento diseñado para condiciones de carga radial y axial combinadas. Diseñado con un ángulo de contacto de 40° y una fabricación de precisión, ofrece una alta rigidez, baja fricción y un funcionamiento estable a alta velocidad, ideal para maquinaria de precisión, transmisiones automotrices y sistemas de engranajes industriales que exigen un rendimiento de carga combinada fiable.
1. Parámetros de dimensión (estándar ISO 492)NSK
- Diámetro (d): 45 mm (tolerancia: ± 0.006/+0 mm, P0/ABEC 1)
- Diámetro exterior (D): 85 mm (tolerancia: 0/+0.019 mm)
- Ancho (B): 19 mm (tolerancia: ±0.05 mm)NSK
- Chamfer (rmin): 1.1 mmNSK
- Peso: 0.433 kg
- Ángulo de contacto: 40°
- Capacidad de carga dinámica (Cr): 39,5 kN
- Capacidad de carga estática (C0r): 28,8 kN
- Velocidad límite (grasa): 6.300 rpm; (aceite): 8.000 rpm
- CN (normal, ISO 5753)
2. Especificación del Material
- Anillos interiores y exteriores: SUJ2 (100Cr6/AISI 52100) con acero. Dureza: 60-64 HRC; Alta resistencia al desgaste, resistencia a la fatiga y estabilidad dimensional.
- Rolling balls: SUJ2 precision-grade steel (en inglés). Dureza: 61-65 HRC; Distribución uniforme de la carga y mínima fricción.
- Jaula: acero prensado (SPCC). Alta rigidez, guía de bolas estable y resistencia a la deformación a altas velocidades.
3. Proceso de fabricación principal
- Forjado en caliente: forjado de matriz cerrada para la estructura de grano refinado y mejora de las propiedades mecánicas.
- Tornecnc: mecanide precisión con precisión dimensional ≥ 0,003 mm.
- Tratamiento térmico: endual al vacío + templado para una dureza uniforme y una distorsión mínima.
- Rectificado: rectirectificado de precisión multietapa (raceway Ra − 0.16 ≤ m).
- Superacabado: honing Raceway (Ra − 0.05 ≤ m) para reducir la fricción y mejorar la retención de lubric.
- Montaje automatizado: equilibrado geométrico y dinámico estricto para un rendimiento consistente.
4. Vida útil
- Vida útil estándar (L10): 10,000-13,000 horas (ISO 281:2007; carga radial 60% Cr, 1,800 rpm, grasa limpia).
- Factores clave: nivel de carga, calidad de lubric, contaminación, temperatura de operación (-20°C a +150°C) y precisión de alineación.
5. Aplicaciones e industrias
- Máquinas herramientas: husillos, fresadoras (alta rigidez, precisión).
- Automoción: transmisiones, engranajes diferenciales (cargas combinadas, alta velocidad).
- Reducreductores helicoid: reductores helicoid, accionamientos de transporte (trabajo pesado, funcionamiento continuo).
- Bombas y compresores: bombas centrífugas, compresores de aire (baja vibración, larga vida).
- Manipulación de materiales: carretillas elevadoras, poleas transportadoras (resistencia a la carga de choque).
6. Mantenimiento y lubricación
- Lubric: grasa de complejo de litio NLGI 2 (SKF LGMT3) o aceite ISO VG 68-100.
- Intervalo de reposición: 1.800-2.200 horas; 600 horas en condiciones duras.
- Cantidad de grasa: 7-8 g (30-35% del espacio interior libre).
- Inspección: cada 600 horas; Compruebe el ruido, la vibración, la temperatura (<75°C) y la contaminación.
7. Directrices de instalación
- Preinstalación: eje/carcasa limpios; Inspeccione si hay rebaba, corrosión y precisión dimensional.
- Montaje: calentamiento por inducción (80-90 °C) para el anillo interior; Prensa hidráulica (máx. 50 kN) para el anillo exterior; Evitar el impacto directo.
- Alineación: desalineación Radial ≥ 0,002 mm/100 mm; Caudal axial ≥ 0,004 mm.
- Fijación: bloqueo del par de la tuerca: 55-65 Nm (grado 8.8 tornillos).
- Post-instalación: comprobación de rotación Manual; Aumento de la temperatura <30°C por encima del ambiente; Prueba de vibración.

marca	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI
Rodno.	7209BW NSK
tipo	Contacto Angular Rodrodde bolas
Interior (d)mm	45
Exterior (D)mm	85
Ancho (B)mm	19
Peso /KG	0,42
Código EAN	0029176412585
