HS7005-C-T-P4S-UL FAG

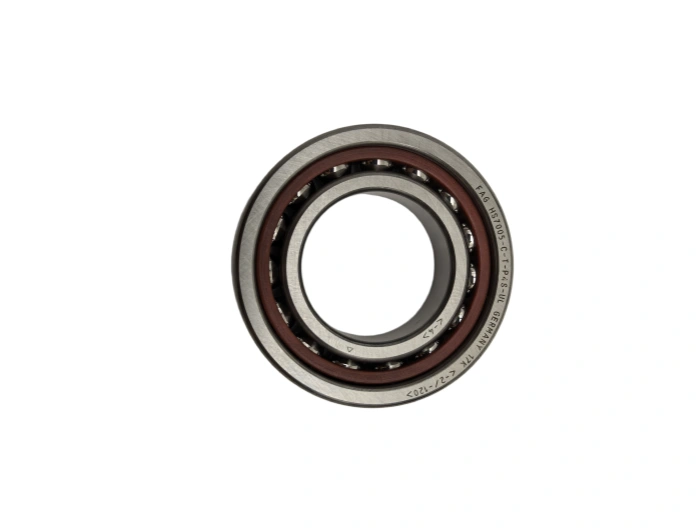

La FAG HS7005-C-T-P4S-UL es un cojinete de husillo de contacto angular de ultra alta velocidad y gran precisión diseñado exclusivamente para husillos de máquina herramienta de alta velocidad, mesas rotativas de precisión y motores de alta frecuencia. Fabricado por Schaeffler según las normas ISO 15:2017, ABEC 7 / P4S y UL ultra‑precision, este rodcuenta con un ángulo de contacto de 15°, jaula fenólica y geometría interna optimipara un aumento de calor mínimo, máxima rigidez y precisión rotacional a nivel nanómetro, lo que lo convierte en el estándar de oro para sistemas de mecanide precisión de alta velocidad.

Experiencia en la industria
Alcance mundial
Los servicios del OEM/ODM

Presupuesto gratuito +86-510-6831-3099 fonkin-industries@188.com +86-187-5155-1686

Introducción de producto
Parámetros detallados
Mensaje mensaje

La FAG HS7005-C-T-P4S-UL es un cojinete de husillo de contacto angular de ultra alta velocidad y gran precisión diseñado exclusivamente para husillos de máquina herramienta de alta velocidad, mesas rotativas de precisión y motores de alta frecuencia. Fabricado por Schaeffler según las normas ISO 15:2017, ABEC 7 / P4S y UL ultra‑precision, este rodcuenta con un ángulo de contacto de 15°, jaula fenólica y geometría interna optimipara un aumento de calor mínimo, máxima rigidez y precisión rotacional a nivel nanómetro, lo que lo convierte en el estándar de oro para sistemas de mecanide precisión de alta velocidad.
Parámetros de dimensión
Diámetro (d): 25 mm; Diámetro exterior (D): 47 mm; Ancho (B): 12 mm; Radio de chaffer mínimo (rmin): 0,6 mm; Clase de tolerancia: P4S (ISO)/ABEC 7; UL ultra bajo grado de ruido y vibración; Ángulo de contacto: **15° (C)»; Carga radial dinámica (Cr): 12,1 kN; Carga radial estática (C0r): 6,3 kN; Limitar la potencia de alta velocidad (lubricaceite/aire): 28.000 rpm; Peso: 0.072 kg.
Especificación del Material
Anillos y bolas interior/exterior: AISI 52100 (100Cr6) de alta pureza de acero, dureza 62-66 HRC, con una resistencia al desgaste excepcional, alta resistencia a la fatiga y estabilidad térmica. Jaula: resina fenólica (textolita), que ofrece baja vibración, resistencia a altas temperaturas y un rendimiento estable de alta velocidad. El acabado superficial permite una fuerte adhesión del lubricy una baja fricción.
Proceso de fabricación principal
Los procesos clave incluyen la forja en caliente de precisión, el tornea CNC, el tratamiento térmico de vacío con soporte criogénico, el rectificado de perfiles de alta precisión y el superacabado de ultra precisión para lograr una rugodel camino de rodadura Ra − 0.02 ≤ m. La limpieza ultrasónica automatizada y la inspección dimensional, vibratoria y de limpieza al 100% garantizan el cumplimiento de las normas P4S y UL.
Vida útil
Bajo las condiciones estándar ISO 281 con lubricaceite - aire y 40% de carga, la vida útil nominal supera las 12.000 horas. La vida útil depende en gran medida de la pureza de la lubricación, la precisión de la precarga, la temperatura de operación (<60°C) y el control de contaminación.
Aplicaciones e industrias
Se utiliza principalmente en husillos de mecanide alta velocidad, husillos de rectificado, máquinas herramientas CNC, routers de precisión y motores de alta frecuencia. Sirve a las industrias de máquinas herramienta, aeroespacial, fabricación de moldes y automatización de precisión debido a la ultra precisión, la baja generación de calor y la capacidad extrema de alta velocidad.
mantenimiento
Utilice aceite de husillo de baja viscoo lubricde aceite y aire; Volumen de llenado optimipara un 15-25% de espacio libre. Se requiere una filtración continua. Revise las vibraciones, la temperatura y el ruido mensu. Reemplace inmediatamente si ocurre vibración anormal, sobrecalentamiento o rugosidad.
instalación
Mantener un ambiente de sala limpia ISO clase 7; Limpiar los componentes según el estándar de no partículas. Utilizar calentamiento por inducción ≥ 80 ≤ C para el montaje; control estricto de la precarga y la alineación TIR ≥ 0,001 mm. Después de la instalación, realice pruebas dinámicas de funcionamiento y pruebas de funcionamiento de 2 horas. La FAG HS7005-C-T-P4S-UL es el cojinete de husillo de máxima precisión para máquinas CNC de ultra alta velocidad, lo que proporciona precisión, estabilidad y vida útil líderes en la industria.

marca	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI
Rodno.	HS7005-C-T-P4S-UL FAG
tipo	Contacto Angular Rodrodde bolas
Interior (d)mm	25
Exterior (D)mm	47
Ancho (B)mm	12
Peso /KG	0.08
Código EAN	4012801491488
