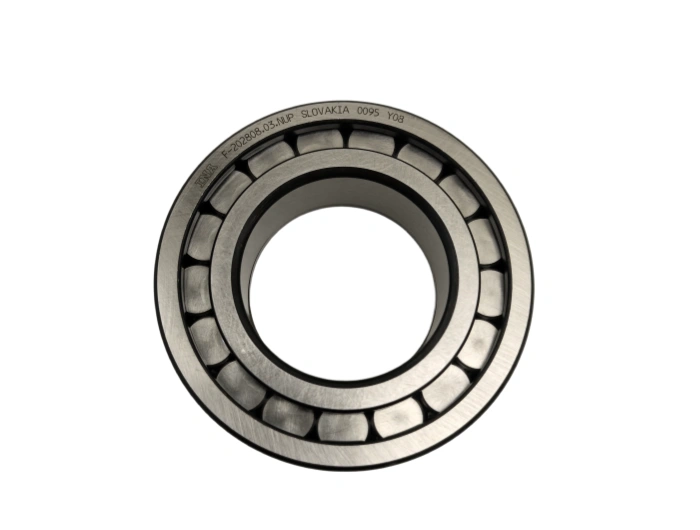

INA F-202808.03. NUP es un cojinete de rodillos cilíndricos de una sola fila (diseño NUP) diseñado por Schaeffler Group para aplicaciones industriales de alta carga y alta precisión. Optimipara la capacidad de carga radial, guía axial y vida útil prolongada, este rodofrece un rendimiento superior en los sistemas de automoción, maquinaria de construcción y máquinas herramienta.

1. Parámetros de medición precisos

• Diámetro de diámetro (d):50 mm (tolerancia: h5, ± 0.008/+0 mm)

• Diámetro exterior (D):90 mm (tolerancia: H6,0 /+0.019 mm)

• Ancho (B):27 mm (tolerancia: ≥ 0,05 mm)

• Chamfer (rmin/rmax):1,1 mm / 1,5 mm

• Peso:0,5 kg

• Clase de precisión:P6 (norma ISO 492), garantizando un bajo runout radial ≥ 0,006 mm

• Espacio libre:NC (despacho interno normal, ISO 5753)

2. Especificación de Material de primera calidad

• Anillos interiores y exteriores:Acero con alto contenido de cromo de carbono100Cr6 (AISI 52100). Dureza: 60-64 HRC; Alta resistencia al desgaste, resistencia a la fatiga y estabilidad dimensional bajo cargas pesadas.

• Rodillos: 100Cr6 (AISI 52100)Rodillos cilíndricos de precisión. Dureza de la superficie: 61-65 HRC; Distribución uniforme de la carga y mínima fricción.

• Jaula: Poliamida 66 reforzada con fibra de vidrio (PA66-GF30). Resistencia a la temperatura: −30 − C a +120 °C; Ligero, de baja fricción y excelente guía de rodillos.

3. Proceso de fabricación avanzada

• Forja en caliente:Forjado de troquel de precisión para la estructura de grano denso y alta resistencia mecánica.

• Giro CNC:Mecanide alta precisión para lograr una precisión dimensional ≥ 0,003 mm.

• Tratamiento térmico:Endual al vacío + templado a baja temperatura para una dureza uniforme, una distorsión mínima y una vida útil a la fatiga mejorada.

• Rectificado:Rectificado de superficies de múltiples etapas (rugodel camino de rodadura Ra − 0,2 ≤ m).

• Superacabado:Proceso de Honing para superficies de rodadura y rodillos (Ra ≤ 0.05 ≤ m), reduciendo la fricción y mejorando la retención de lubricación.

4. Vida útil

• Vida útil estándar (L10):8.000-12.000 horas en condiciones estándar ISO 281:2007 (carga radial 70% de Cr, 1.500 rpm, lubricación con aceite limpio).

• Capacidad de carga dinámica básica (Cr):68.5 kN; Capacidad de carga estática básica (C0r): 62,8 kN.

• Factores clave de vida:Magnitud de carga, calidad de lubric, contaminación, temperatura de operación y precisión de alineación.

5. Target Applications & Industries (en inglés)

• Transmisiones automotrices:Cajas de cambios, conjuntos diferenciales y sistemas de transmisión de vehículos eléctricos (EV) (alta carga radial, envolenvolcompacta).

• Maquinaria de construcción:Reducde excavadora, caja de cambios de hormigon(cargas de choque pesadas, resistencia al polvo).

• Máquinas herramientas:EnGrande de husillo, accionamientos de avance (alta precisión, bajo ruido, funcionamiento estable).

• Grupos de engranajes industriales:Reducreductores de uso general, accionamientos de transporte (funcionamiento pesado continuo).

• Equipo agrícola:Transmisiones de tractores, unidades cosech(entornos difíciles, largos intervalos de mantenimiento).

6. Mantenimiento y lubricación

• Lubricante: Movilizth SHC 220 / Shell Gadus S2 V220 2Grasa de complejo de litio (NLGI 2) o aceite mineral ISO VG 68-100.

• Intervalo de reposición:1.500-2.000 horas de funcionamiento (funcionamiento continuo); 500 horas bajo fuerte contaminación.

• Cantidad de grasa:12-15 g (30-40% de espacio libre interno).

• Inspección:Comprobar cada 500 horas si hay ruido, vibración, temperatura (<75 °C), y fugas; Limpie con éter de petróleo si está contaminado.

7. Directrices de instalación

• Preinstalación:Carcasa/eje limpios con alcohol isopropílico; Compruebe si hay rebab, arañazos o corrosión.

• Montaje:Utilizar calentador de induc(80-100 °C) para el anillo interior; Anillo exterior de prensa con prensa hidráulica (fuerza máxima: 50 kN); Evite el martilleo directo.

• Alineación:Desalineación Radial ≥ 0,002 mm/100 mm; Caudal axial ≥ 0,005 mm.

• Cierre:Par de tuerca de bloqueo: 85-95 Nm (grado 8.8 tornillos).

• Post-instalación:Girar manualmente para confirmar el buen funcionamiento; Medir el aumento de temperatura (<30 °C por encima del ambiente).
