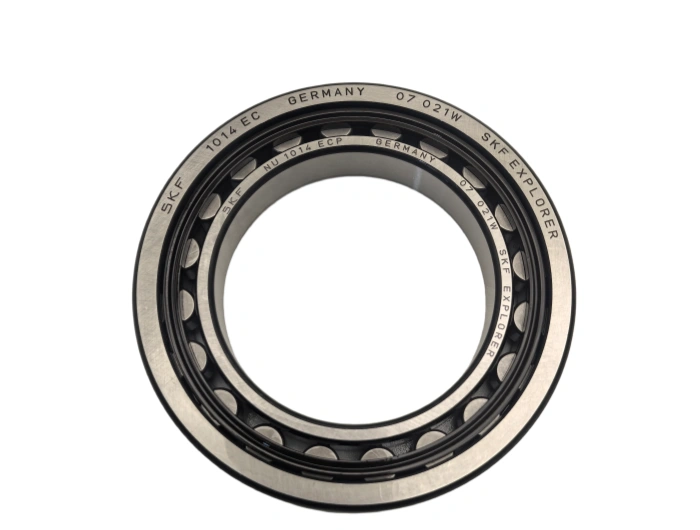

Rodde rodillos cilíndricos NU1014ECP SKF

SKF NU1014ECP es un cojinete de rodillos cilíndricos de una sola fila de la clase Explorer diseñado para cargas radipesadas y operación de alta velocidad. Con un diseño separable, un anillo interior sin flany una jaula de poliamida, permite un desplazamiento axial bidireccional, baja fricción y una durabilidad excepcional, por lo que es ideal para engranengran, motores eléctricos, bombas y maquinaria industrial que exige un rendimiento radial fiable para trabajos pesados.

1. Parámetros de dimensión (norma ISO 492)

• Diámetro (d): 70 mm (tolerancia: ± 0.015/+0 mm)

• Diámetro exterior (D): 110 mm (tolerancia: 0/+0.015 mm)

• Ancho (B): 20 mm (tolerancia: ±0.05 mm)SKF ± 集

• Chamfer (r₁. − min): 1,1 mm; (r₃. − min): 1,0 mm

• Peso: 0.62 kg

• Capacidad de carga dinámica (Cr): 76,5 kN

• Capacidad de carga estática (C0r): 93.0 kN

• Velocidad límite (grasa): 6.300 rpm; Aceite: 7.000 rpm

• Aclarradial: CN (normal)SKF 集团

• Clase de precisión: P0 (ABEC 1, estándar ISO)SKF 集团

• Desplazamiento Axial: ± 1,3 mm

2. Especificación del Material

• Anillos interiores y exteriores: SKF 100Cr6 (AISI 52100) acero al cromo de alto carbono. Dureza: 60-64 HRC; Excelente resistencia a la fatiga de la rodadura, resistencia al desgaste y estabilidad dimensional.

• Rollrollers: 100Cr6 precision-grade steel (en inglés). Dureza: 61-65 HRC; Contacto de línea optimipara una alta capacidad de carga radial.

• Jaula: poliamida 66 reforzada con fibra de vidrio (PA66) (diseño SKF ECP). Centrado en rodillos, baja fricción, estabilidad a alta velocidad y resistencia a la abrasión.

3. Proceso de fabricación principal

• Forjado de matriz cerrada en caliente: estructura de grano refinpara una mayor integridad mecánica.

• Tornecnc: precisión Dimensional − − 0,003 mm para tolerancias geométricas estrechas.

• Tratamiento térmico al vacío: templado/templado uniforme, distorsión mínima, dureza constante.

• Rectificado de precisión: rugosuperficial de la pista de rodadura Ra − 0,16 − m.

• Superacabado: honing Raceway (Ra − 0.05 ≤ m) para reducir la fricción y mejorar la retención de lubric.

• Montaje automatizado: guía estricta de rodillos y equilibrado dinámico para un rendimiento consistente.

4. Vida útil

• Vida útil estándar (L10): 13.000-16.000 horas (ISO 281:2007; carga radial 55% Cr, 1.800 rpm, grasa NLGI 2 limpia).

• Factores clave: calidad de lubric, contaminación, temperatura de operación (-40°C a +120°C), dureza del eje (-58 HRC), y precisión de alineación.

5. Aplicaciones e industrias

• Reducreducheli/ cónico (alta carga radial, diseño separable).

• Motores eléctricos y generadores: rotores de alta velocidad (baja fricción, estabilidad térmica).

• Bombas y compresores: unidades centrífugas/reciprocantes (carga pesada continua).

• Automotriz: transmisiones, cigüeñal del motor (desplazamiento axial bidireccional).

• Minería & construcción: transportadores, tritur(resistencia a la carga de choque, durabilidad).

• Máquinas herramientas: engranajes de husillo (precisión, estabilidad a alta velocidad).

6. Mantenimiento y lubricación

• Lubric: grasa de complejo de litio NLGI 2 (SKF LGMT3) o aceite mineral ISO VG 68-100.

• Intervalo de reposición: entre 2.000 y 2.500 horas; 800 horas en ambientes contaminados.

• Cantidad de grasa: 10-12 g (35-40% del espacio libre interno).

• Inspección: cada 800 horas; Comprobar el ruido, la vibración, la temperatura de funcionamiento (<75°C) y el estado del sello; Limpie con éter de petróleo si está contaminado.

7. Directrices de instalación

• Preinstalación: limpia el eje/carcasa a Ra − 1,6 ≤ m; Inspeccione si hay rebab, corrosión y conformidad dimensional.

• Montaje: calentamiento por inducción (85-95 °C) para el anillo interior; Prensa hidráulica (máx. 60 kN) para el anillo exterior; Evitar el impacto directo.

• Alineación: desalineación Radial ≥ 0,002 mm/100 mm; Caudal axial ≥ 0,004 mm.

• Fijación: bloqueo del par de la tuerca: 75-85 Nm (grado 8.8 tornillos).

• Post-instalación: comprobación de rotación Manual; Aumento de la temperatura <30°C por encima del ambiente; Pruebas de vibración para un funcionamiento sin problemas.
